產品說明:
一、產品概況
ZHK-Ⅲ型疏松機是針對火力發電廠原煤倉堵塞問題而研發的新型疏通設備，該設備自動監測原煤倉給煤情況，出現斷煤時自動啟動，及時疏通，然后自動停機，確保原煤倉供煤暢通，使機組連續安全生產，使企業的經濟效益明顯提高�！ �
二、適用范圍 疏松機廣泛應用于解決火力發電廠、鋼廠、焦化廠、冶金等行業的雙曲線、圓錐、方錐，等不同結構及材質的原煤倉、物料倉的堵塞問題�！ �
三、疏松機的工作原理

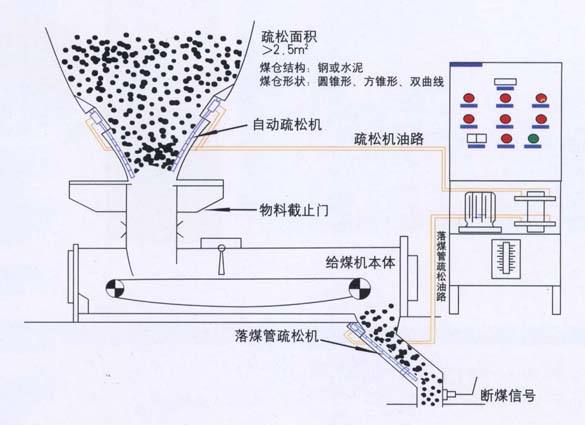

疏松機接收到斷煤（料）信號后，電氣控制系統啟動液壓動力系統，驅動油缸帶動疏松器在煤倉內壁上下往復運動，鏟除黏結在料倉上的物料，破壞棚煤支撐點，破除結拱，煤流通暢后自動停機。
1、給煤機皮帶上煤層的厚度是測量有無煤流的信號依據，當無煤或低于正常煤層厚度三分之一時，斷煤傳感器自動發出啟動指令�！ �
2、PLC系統接到啟動信號后啟動疏松機。
3、電機帶動高壓泵站，液壓油經管路系統驅動油缸，帶動疏松刮板上下工作，達到疏通目的。
4、疏松后煤落在皮帶或刮板上，使自動堵煤信號中斷，疏松即告結束。
四、技術參數
疏松高度：≥2.5m 疏松面積：≥2㎡
輸 出 力：≥60000N 工作行程：200mm
電 源：AC380V（三相四線） 工作壓力：≥6.0MPa
電機功率：2.2KW、4KW 額定壓力：≥10.0MPa
五、設備組成及結構特點
ZHK-Ⅲ型煤倉疏松機主要由：內置式疏松器、高壓油站及液壓執行機構、電氣控制系統、油管路及安裝附件等部分組成。
1.內置式疏松器總成：由液壓缸、缸體支座和疏松耙桿組成。疏松機耙桿為多耙式長形桿，葉片用不銹鋼制作，確保耐磨、耐腐蝕性。油缸的油密封圈和活塞密封環采用美國進口聚氨脂密封材料。疏松機拉桿其抗拉強度為每平方毫米55公斤，筋骨為型材，有足夠的強度，可承受15.5噸的拉力。

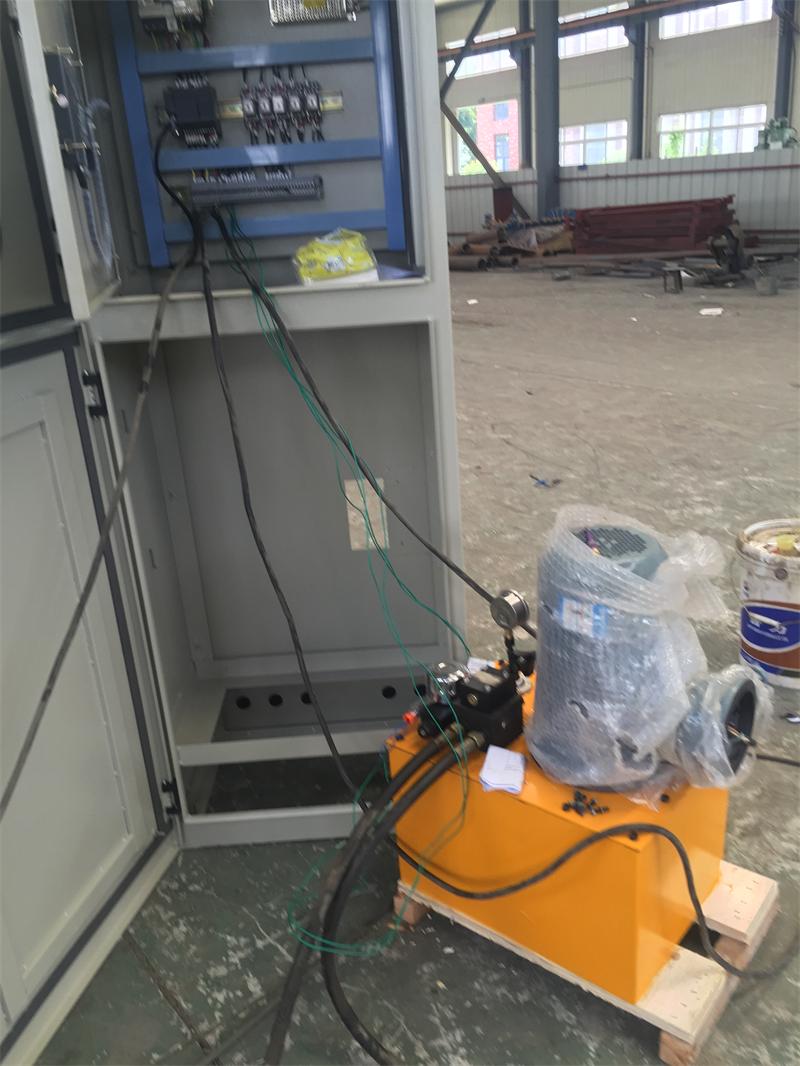

2.高壓油站：由電機、液壓馬達、多組電磁換向閥、溢流閥等液壓保護回路組成。為煤倉疏松機提供可靠的動力保證。HM46＃液壓油70升（用戶自備），二年更換一次。
3.電氣控制系統（主要通過可編程控制器進行編程）
·ZHK-Ⅲ型煤倉疏松機與對應的給煤機聯鎖，當給煤機運行30秒后，該系統正式運行，給煤機運行時，疏松機間隔0.5、1或2小時(可設定)動作1次，同時系統內設有疏松機動作和動作次數指示。
·本系統對液壓泵站電機也有保護功能，當油泵電機過載時，控制裝置發“油泵電機過載”指示。2秒后，進行斷電復位，如在9秒內連續3次過載，則判斷油泵真正過載，EOCR斷電，油泵停止運行。故障處理完畢按下啟動按鈕，開始正常工作。
特點：
1、采用液壓驅動與電氣控制相結合的整體全封閉結構。
2、疏松器采用合金結構鋼與耐腐蝕的不銹鋼材料，保證結構強度，確保使用壽命。
3、根據不同煤倉結構形式、煤質、水分、顆粒度以及運行方式,設計出合理的方案。
4、疏松機采用液壓傳動，運行平穩，維護方便。
六、控制方式
1、手動：即可就地人工操控，作為日常巡檢現場控制。
2、定時：疏松機按設定的時間，間隔啟動，運行一個周期后自動停機。
3、自動：當給煤量明顯減少或斷煤時，與疏松機配套安裝的傳感器自動輸出啟動信號，疏松機立即運行，清除堵塞，使原煤恢復流動。
4、遠程:可由主控室遠程操控。
